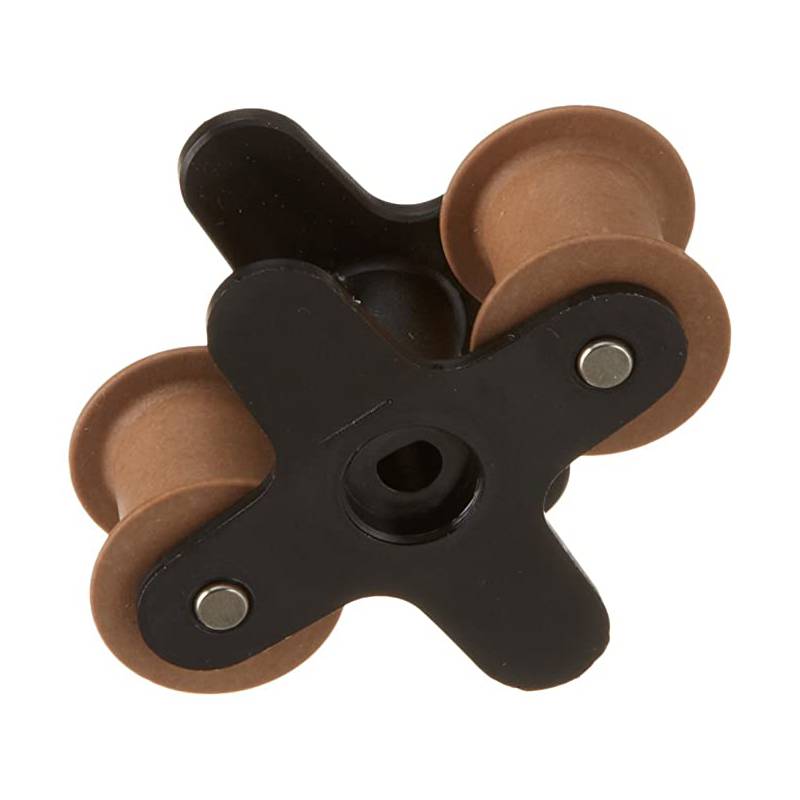

גלגלת למשאבת מינון חומצה מגן (משאבת מינון SEKO)

מכלול גלגלת פנימית למשאבת מינון SEKO – למערכות חומצה ו-pH של Magen

מכלול גלגלת / רוטור פנימי למשאבת מינון SEKO, המיועד לשימוש במשאבות מינון פריסטלטיות המותקנות במערכות טיפול, בקרת pH ומינון חומצה לבריכות שחייה, ובפרט במשאבות SEKO המשולבות במערכות Magen – מגן אקו אנרג'י.

הגלגלת היא אחד הרכיבים המרכזיים בראש המשאבה הפריסטלטית. בזמן עבודת המשאבה המנוע מסובב את מכלול הרוטור, והגלגלות המותקנות עליו לוחצות באופן מחזורי על הצינורית הפריסטלטית. פעולת הלחיצה והשחרור של הצינורית היא זו שיוצרת את היניקה ומעבירה את החומר הכימי ממיכל החומצה אל מערכת המים של הבריכה.

מכלול גלגלת תקין חשוב לקבלת לחץ אחיד על הצינורית, יניקה תקינה, מינון יציב ופעולה אמינה של משאבת החומצה. שחיקה בגלגלים, בצירים או בגוף הרוטור עלולה לגרום לירידה בספיקה, החלקה, רעשים, שחיקה מואצת של הצינורית ואף למצב שבו המשאבה מסתובבת אך אינה שואבת חומר בצורה תקינה.

מתאים למשאבות מינון פריסטלטיות SEKO במערכות Magen

משאבות מינון SEKO משמשות במערכות בריכה לצורך מינון מבוקר של חומצה והורדת ערך ה-pH. במערכות Magen ניתן למצוא משאבות חומצה פריסטלטיות כחלק ממערכות בקרת מים ומערכות מלח מתקדמות.

מכלול הגלגלת נמצא בתוך ראש המשאבה ופועל יחד עם הצינורית הפנימית. בעוד הצינורית היא החלק הגמיש שאותו הגלגלת מועכת, הרוטור הוא הרכיב המכני שמייצר את רצף הלחיצות המאפשר למשאבה לבצע פעולת יניקה והזרקה.

יתרונות המכלול:

• ⚙️ חלק חילוף למשאבת מינון SEKO – מיועד להחלפת מכלול הגלגלת הפנימי בראש משאבה פריסטלטית.
• 🔄 אחראי ליצירת הפעולה הפריסטלטית – הגלגלות לוחצות על הצינורית בתנועה מחזורית וכך יוצרות יניקה והזרמת נוזל.
• 🧪 מתאים למערכות מינון כימיקלים לבריכה – נפוץ במערכות המיועדות להזרקת חומצה, בקרת pH ואיזון מי בריכת שחייה.
• 💧 מסייע לשמירה על ספיקה תקינה – גלגלת תקינה מאפשרת לצינורית להילחץ ולהשתחרר בצורה עקבית לאורך כל סיבוב הרוטור.
• 📉 פתרון אפשרי לירידה ביכולת היניקה – כאשר הגלגלים שחוקים או אינם מסתובבים בצורה חופשית, המשאבה עלולה להתקשות לייצר יניקה מספקת.
• 🔧 חלק תחזוקה חשוב במשאבה פריסטלטית – מומלץ לבדוק את מצב הגלגלת יחד עם הצינורית בכל טיפול תקופתי במשאבה.
• 🛡️ מסייע לשמור על הצינורית – גלגלים תקינים וחלקים מפזרים את עומס הלחיצה ומפחיתים שחיקה לא אחידה של הצינורית.
• 🔇 פעולה חלקה ושקטה יותר – גלגלת שחוקה, תפוסה או מעוותת עלולה לגרום לרעש, קפיצות או פעולה לא אחידה של ראש המשאבה.
• 🏊 מיועד לתחזוקת מערכות בריכה מקצועיות – מתאים כחלק חילוף לחדרי מכונות של בריכות פרטיות, בריכות מסחריות ומערכות מינון אוטומטיות, בכפוף להתאמה לדגם המשאבה.

איך עובדת הגלגלת במשאבה פריסטלטית?

משאבה פריסטלטית פועלת בשיטה שונה ממשאבת ממברנה או בוכנה. בתוך ראש המשאבה עוברת צינורית גמישה, ומולה נמצא רוטור מסתובב שעליו מותקנות גלגלות.

כאשר הרוטור מסתובב, כל גלגלת בתורה לוחצת את הצינורית אל גוף ראש המשאבה וסוגרת אותה בנקודת הלחיצה. כאשר הגלגלת ממשיכה להתקדם היא דוחפת את הנוזל קדימה.

לאחר שהגלגלת עוברת, הצינורית חוזרת לצורתה המקורית ויוצרת תת-לחץ שמושך חומר חדש מצד היניקה. רצף הפעולות הזה יוצר זרימה מבוקרת ומאפשר למשאבה להעביר כמויות מדודות של חומר כימי.

למה מצב הגלגלת משפיע על יכולת המשאבה לשאוב?

כדי שמשאבה פריסטלטית תייצר יניקה, הגלגלת חייבת לסגור את הצינורית במידה הנכונה. אם הלחיצה חלשה מדי, נוזל ואוויר יכולים לחזור אחורה בתוך הצינורית והמשאבה תאבד מיכולת היניקה שלה.

מצד שני, לחץ מכני גדול מדי יכול להפעיל עומס מיותר על הצינורית ולגרום לבלאי מואץ. לכן קיימים אצל יצרני משאבות פריסטלטיות מכלולי גלגלת שונים המותאמים לסוג ולמידות הצינורית.

מתי מומלץ להחליף גלגלת במשאבת מינון SEKO?

מכלול הרוטור בנוי לעבודה ממושכת, אך עם הזמן הגלגלים, הצירים והחלקים הפלסטיים יכולים להישחק. מומלץ לבדוק את המכלול כאשר מופיע אחד מהסימנים הבאים:

• המשאבה מסתובבת אך אינה שואבת חומצה או חומר מהמיכל.
• המשאבה מצליחה לשאוב רק לאחר Priming ממושך.
• הספיקה של משאבת המינון ירדה משמעותית.
• הגלגלת אינה לוחצת את הצינורית באופן אחיד.
• אחד הגלגלים אינו מסתובב בחופשיות.
• מופיעים סימני שחיקה או חריצים על הגלגלים.
• קיים חופש חריג בצירי הגלגלת.
• גוף הרוטור סדוק, שבור או מעוות.
• נשמע רעש חריג מראש המשאבה בזמן הפעולה.
• הצינורית נשחקת שוב ושוב באותה נקודה.
• הצינורית נמעכת באופן לא אחיד במהלך סיבוב הרוטור.
• מנוע המשאבה עובד אך כמות החומר המוזרקת אינה עקבית.

גלגלת וצינורית – שני חלקים שעובדים יחד

במשאבת SEKO פריסטלטית, הגלגלת והצינורית הפנימית הן מערכת אחת מבחינה מכנית. הגלגלת יוצרת את הלחיצה, והצינורית חייבת להיות מסוגלת להתעוות ולחזור לצורתה אלפי פעמים במהלך העבודה.

לכן במקרה של תקלה במשאבת המינון מומלץ לבדוק את שני החלקים יחד. התקנת צינורית חדשה כאשר הגלגלת שחוקה עלולה לגרום לבלאי מוקדם של הצינורית החדשה, ואילו גלגלת חדשה לא תפתור תקלה אם הצינורית עצמה כבר התקשתה או נסדקה.

משאבת SEKO עובדת אבל לא שואבת – מה לבדוק?

אם מנוע משאבת המינון מסתובב אך אין יניקה, מומלץ לבצע בדיקה שיטתית של מערכת המינון.

• בדיקת תקינות הצינורית הפריסטלטית.
• בדיקת מכלול הגלגלת והרוטור.
• בדיקה שכל הגלגלים מסתובבים בחופשיות.
• בדיקת צינור היניקה לאיתור כניסת אוויר.
• בדיקת המסנן במיכל החומצה.
• בדיקת צינור ההזרקה.
• בדיקת שסתום האל-חוזר / שסתום ההזרקה.
• בדיקה שאין סתימה או משקעי חומר במערכת.
• ביצוע Priming ובדיקת מעבר חומר תקין.

שימוש במערכות Magen – מגן אקו אנרג'י

מערכות בריכה של Magen כוללות בדגמים מסוימים אפשרות לחיבור משאבת חומצה פריסטלטית, המשמשת להזרקת חומר להורדת pH בהתאם לפקודות מערכת הבקרה.

במערכות מסוג זה, משאבת המינון שואבת את החומר ממיכל ייעודי ומחדירה אותו לצנרת הבריכה באופן מבוקר. מכלול הגלגלת הוא אחד החלקים המכניים העיקריים המאפשרים למשאבה לבצע את פעולת המינון.

תחזוקה נכונה של מכלול הגלגלת

בכל טיפול במשאבה מומלץ לבדוק שהגלגלים מסתובבים בצורה חלקה, שאין סדקים בגוף הרוטור ושאין הצטברות של חומר כימי או משקעים בתוך ראש המשאבה.

במקרה שבו הצינורית נקרעה וחומר כימי דלף לתוך ראש המשאבה, חשוב לנקות את האזור בהתאם להוראות היצרן ולבדוק גם את הגלגלת, הצירים והמיסבים לפני התקנת צינורית חדשה.

החלפת מכלול גלגלת במשאבת מינון

1. מנתקים את משאבת המינון ואת מערכת הבריכה מאספקת החשמל.
2. מפסיקים את אספקת החומר הכימי למשאבה.
3. משתמשים בציוד מגן המתאים לחומר הכימי שבמערכת.
4. פותחים את מכסה ראש המשאבה.
5. משחררים בזהירות את הצינורית הפריסטלטית.
6. מסירים את מכלול הגלגלת הישן מציר ההנעה.
7. בודקים שאין נזק לציר המנוע או לבית המשאבה.
8. מתקינים את מכלול הגלגלת המתאים לדגם המשאבה.
9. מחזירים את הצינורית למקומה לפי הוראות היצרן.
10. סוגרים את ראש המשאבה ומבצעים בדיקת פעולה ו-Priming.
11. בודקים שאין נזילות ושקיימת יניקה והזרקה תקינות.

מפרט כללי:

• סוג מוצר: מכלול גלגלת / רוטור למשאבה פריסטלטית.
• שם מקצועי באנגלית: Peristaltic Pump Roller Assembly / Pump Rotor / Roller Holder.
• יצרן המשאבה: SEKO.
• יישום: משאבות מינון כימיקלים לבריכות שחייה.
• שימוש נפוץ: משאבת חומצה / משאבת מינון pH.
• מתאים למערכות: משאבות SEKO ומערכות Magen המצוידות במשאבה פריסטלטית מתאימה, בכפוף לזיהוי דגם המשאבה.
• מיקום: בתוך ראש משאבת המינון.
• תפקיד: לחיצה מחזורית על הצינורית הפריסטלטית לצורך יצירת יניקה והזרקה.
• קטגוריה: חלקי חילוף למשאבות מינון / חלקי חילוף SEKO / חלקי חילוף למערכות Magen.

האם הגלגלת מתאימה לכל משאבת SEKO?

לא בהכרח. SEKO מייצרת מספר סוגים של משאבות פריסטלטיות ומכלולי גלגלת שונים. קיימים הבדלים בגודל הרוטור, בקוטר הגלגלים, במבנה הציר ובהתאמה לצינורית הפריסטלטית.

לכן לפני הזמנה מומלץ להשוות את החלק הקיים, לבדוק את דגם המשאבה או ליצור קשר לצורך אימות התאמה.

האם צריך להחליף גם את הצינורית כאשר מחליפים גלגלת?

לא בכל מקרה, אך כאשר קיימת שחיקה משמעותית בגלגלת מומלץ לבדוק היטב גם את הצינורית. אם הצינורית התקשתה, נסדקה, השתטחה או מראה סימני שחיקה, מומלץ להחליפה במקביל.

האם גלגלת שחוקה יכולה לגרום למשאבה לא לשאוב?

כן. אם הגלגלת אינה מפעילה לחץ מספק על הצינורית, המשאבה עלולה לאטום אותה באופן חלקי בלבד ולא להצליח ליצור את תת-הלחץ הדרוש ליניקה.

למה חשוב להתאים את הגלגלת לצינורית הנכונה?

הלחץ שמפעילות הגלגלות על הצינורית הוא חלק מהתכנון ההידראולי של המשאבה. מכלול שאינו מתאים עלול ללחוץ מעט מדי ולגרום לאובדן יניקה, או ללחוץ יתר על המידה ולגרום לשחיקה מואצת של הצינורית.

מה ההבדל בין גלגלת למשאבת מינון לבין צינורית למשאבת מינון?

הגלגלת היא המכלול המסתובב שמחובר למנגנון ההנעה ולוחץ על הצינורית. הצינורית הפריסטלטית היא החלק הגמיש שבתוכו עובר החומר הכימי.

שני הרכיבים עובדים יחד: הרוטור מייצר את התנועה המכנית והצינורית הופכת אותה לפעולת שאיבה והזרקה.

מכלול גלגלת פנימית למשאבת מינון SEKO הוא חלק חילוף מרכזי לתחזוקה ותיקון של משאבות חומצה פריסטלטיות במערכות בריכה. גלגלת תקינה מסייעת לשמור על יניקה, ספיקה ומינון יציבים ומאפשרת למשאבה לעבוד בצורה חלקה ואמינה יחד עם הצינורית הפריסטלטית.
