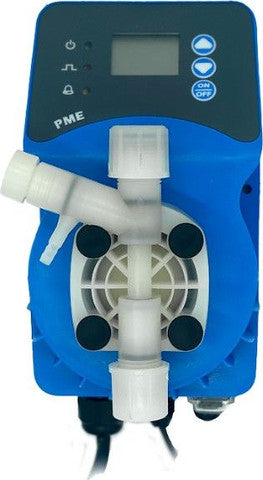

משאבת מינון דיאפרגמה (אלקטרומגנטית \ דופקת) מגן (משאבת מינון MICON)

משאבת מינון דיאפרגמה MICON למערכות Magen – משאבת חומצה אלקטרומגנטית לבקרת pH בבריכה

משאבת מינון MICON דיאפרגמה היא משאבת מינון אלקטרומגנטית מתקדמת המיועדת להזרקה מבוקרת של חומצה במערכות טיפול ובקרת מים של Magen – מגן אקו אנרג'י. המשאבה משמשת כחלק ממערכת בקרת ה-pH של הבריכה, ומאפשרת להזרים כמויות מדודות של חומצה ממיכל החומר ישירות אל קו הסחרור של הבריכה.

בניגוד למשאבה פריסטלטית, שבה גלגלת לוחצת על צינורית גמישה, משאבת MICON פועלת באמצעות סולנואיד אלקטרומגנטי ודיאפרגמה. בכל פעימת מינון האלקטרומגנט מניע את הדיאפרגמה, ובשילוב שסתומי היניקה וההזרקה נוצרת פעולת שאיבה מדויקת ולאחריה הזרקה מבוקרת של החומר הכימי.

מבנה זה מתאים במיוחד למערכות מינון הדורשות בקרה מדויקת, עבודה בלחץ, אמינות גבוהה ועמידות כימית, ולכן משאבות דיאפרגמה אלקטרומגנטיות נמצאות בשימוש נרחב במערכות טיפול במים, מינון חומצה ובקרת pH.

משאבת החומצה החדשה למערכות Magen

במערכות Resilience החדשות של Magen קיימות שתי אפשרויות למשאבת מינון חומצה: משאבה פריסטלטית ומשאבת דיאפרגמה. משאבת MICON היא פתרון הדיאפרגמה של המערכת ומיועדת לעבוד כחלק ממנגנון בקרת ה-pH האוטומטי של הבריכה.

כאשר מערכת הבקרה מזהה צורך בהורדת ערך ה-pH, היא מפעילה את משאבת המינון, והמשאבה שואבת חומצה ממיכל החומר ומחדירה אותה אל צנרת הבריכה בצורה מבוקרת.

יתרונות מרכזיים של משאבת מינון MICON:

• ⚙️ משאבת מינון דיאפרגמה אלקטרומגנטית – מנגנון סולנואיד מניע דיאפרגמה ומייצר פעימות מינון מדודות.
• 🧪 מיועדת למינון חומצה ובקרת pH – מתאימה לשימוש כחלק ממערכת אוטומטית לאיזון חומציות מי הבריכה.
• 📟 תצוגת LCD – מאפשרת תפעול ברור ונוח יותר של משאבת המינון.
• 🧠 בקרת מיקרו-מעבד – מערכת בקרה אלקטרונית לניהול פעולת המשאבה והתאמת קצב המינון.
• 🎛️ כיוון דיגיטלי של קצב המינון – ניתן להתאים את פעולת המשאבה באמצעות מקשי הבקרה.
• ▶️ לחצן Start / Stop – הפעלה ועצירה ישירה ונוחה מהמשאבה.
• 💡 חיווי LED – חיווי הפעלה, פעימות האלקטרומגנט והתראת מפלס בהתאם לציוד ולחיבור המערכת.
• 🛡️ דיאפרגמת PTFE – חומר בעל עמידות כימית גבוהה, המתאים לשימוש במערכות מינון של חומרים אגרסיביים.
• ⚪ שסתומים עם כדור קרמי – מאפשרים פעולת יניקה והזרקה מבוקרת תוך עמידות טובה בסביבת עבודה כימית.
• 🔩 גוף משאבה PP או PVDF – חומרים תרמופלסטיים בעלי עמידות טובה ליישומי מינון כימיקלים.
• 💨 שחרור אוויר ידני – ראש המשאבה כולל אפשרות Bleeding ידנית המסייעת במילוי הראש ובשחרור אוויר ממערכת המינון.
• 💧 אטמי FPM או EPDM – בהתאם לגרסת ראש המשאבה וליישום.
• 📉 אפשרות לחיבור רגש מפלס – בדגמים המתאימים ניתן לחבר חיישן מפלס לקבלת התראה כאשר מיכל החומר מתרוקן.
• 🌧️ מעטפת IP65 – מארז פוליפרופילן בעל דרגת הגנה IP65 המתאים לסביבת חדר מכונות.
• 🏊 מיועדת למערכות בריכה אוטומטיות – מתאימה למערכות Magen שבהן בקר המערכת מפעיל את משאבת החומצה בהתאם לצורך.
• 🔧 ללא צינורית פריסטלטית מתכלה – פעולת השאיבה נעשית באמצעות דיאפרגמה ושסתומים, ולא באמצעות גלגלת הלוחצת ברציפות על צינורית.

איך עובדת משאבת מינון דיאפרגמה?

בלב משאבת MICON נמצא אלקטרומגנט – Solenoid. כאשר המשאבה מקבלת פעימת הפעלה, האלקטרומגנט מניע מנגנון המחובר לדיאפרגמה.

בתנועת היניקה הדיאפרגמה יוצרת תת-לחץ בתוך ראש המשאבה. שסתום היניקה נפתח וחומר כימי נשאב ממיכל החומצה אל חלל ראש המשאבה.

בתנועת ההזרקה הדיאפרגמה דוחפת את החומר קדימה. שסתום היניקה נסגר, שסתום ההזרקה נפתח, וכמות מדודה של חומר מוזרקת אל צינור ההזרקה ומשם אל מערכת הבריכה.

באמצעות שינוי קצב הפעימות ניתן לשלוט בכמות החומר המוזרקת לאורך זמן.

ההבדל בין MICON דיאפרגמה למשאבה פריסטלטית

שתי המשאבות מיועדות לבצע את אותה משימה בסיסית – לשאוב חומר כימי ולהזריק אותו לבריכה בצורה מבוקרת – אך מנגנון הפעולה שלהן שונה לחלוטין.

במשאבה פריסטלטית קיימת צינורית גמישה וגלגלת הלוחצת עליה שוב ושוב. הצינורית היא החלק המרכזי שבא במגע עם החומר והיא נשחקת עם הזמן כתוצאה מהלחיצות החוזרות.

במשאבת MICON דיאפרגמה אין גלגלת ואין צינורית שנמעכת בכל סיבוב. במקום זאת קיימים דיאפרגמה, שסתום יניקה ושסתום הזרקה, והמשאבה עובדת בפעימות אלקטרומגנטיות.

יתרונות דיאפרגמה לעומת משאבה פריסטלטית

• אין צינורית Squeeze Tube הנשחקת כתוצאה מלחיצה רציפה.
• יכולת עבודה בלחצי הזרקה גבוהים יחסית בהתאם לדגם.
• מינון מדויק באמצעות פעימות אלקטרומגנטיות.
• ויסות אלקטרוני של קצב המינון.
• ראש משאבה מחומרים בעלי עמידות כימית גבוהה.
• אפשרות לשחרור אוויר מראש המשאבה.
• מתאימה למערכות מינון אוטומטיות וליישומי טיפול במים.

תפקידה של משאבת החומצה בבריכת שחייה

ערך pH הוא אחד הפרמטרים החשובים ביותר באיכות מי הבריכה. כאשר ה-pH גבוה מדי, יעילות פעולת החיטוי יורדת, קיימת נטייה מוגברת להיווצרות אבנית ועלולות להופיע עכירות ובעיות איכות מים.

משאבת המינון מאפשרת להזרים כמויות קטנות ומבוקרות של חומצה אל מערכת הסחרור, וכך לסייע למערכת הבקרה להחזיר את ה-pH לתחום שהוגדר.

שילוב עם מערכות Magen Resilience

משאבת הדיאפרגמה MICON מוצעת על ידי Magen כאפשרות למשאבת מינון החומצה במערכות Resilience החדשות, בהתאם לדגם ולקונפיגורציית המערכת.

במערכות Plus, רגש ה-pH מודד את רמת החומציות של המים. מערכת הבקרה משתמשת במדידה כדי לקבוע מתי נדרש מינון חומצה, ומפעילה את משאבת המינון בהתאם.

סיוע בהפחתת אבנית בתא האלקטרוליזה

לפי Magen, למשאבת מינון החומצה יש תפקיד נוסף מעבר לאיזון ה-pH: מינון החומצה מסייע גם בהפחתת הצטברות אבנית בתא האלקטרוליזה של מערכת המלח.

שמירה על כימיית מים נכונה והפחתת שקיעת אבנית יכולות לסייע בשמירה על ביצועי תא המלח ובהארכת חיי רכיבי המערכת.

מערכת מינון ללא מגע ישיר עם החומצה

שילוב משאבת מינון אוטומטית מפחית את הצורך להוסיף חומצה ידנית לבריכה בכל פעם שנדרש תיקון pH.

החומר נשאב ממיכל ייעודי דרך צינור יניקה ומוזרק ישירות לנקודת ההזרקה בצנרת, בהתאם לפקודות מערכת הבקרה.

שחרור אוויר ו-Priming במשאבת MICON

במשאבת דיאפרגמה חשוב שראש המשאבה יהיה מלא בחומר ולא באוויר. במידה ונכנס אוויר לקו היניקה או לראש, המשאבה עלולה לפעום אך לא להצליח לשאוב חומר.

ראש משאבת MICON כולל מנגנון Bleeding ידני, המאפשר לשחרר אוויר ולסייע בביצוע Priming לאחר התקנה, החלפת מיכל או טיפול במערכת.

המשאבה עובדת אבל לא שואבת – מה לבדוק?

• האם קיים חומר במיכל החומצה.
• האם צינור היניקה מלא בחומר או שיש בו אוויר.
• האם שסתום הרגל / מסנן היניקה נקי.
• האם שסתום היניקה בראש המשאבה נקי ונע בחופשיות.
• האם שסתום ההזרקה אינו סתום.
• האם כדורי השסתומים נקיים ממשקעים.
• האם החיבורים בצד היניקה אטומים ואינם מכניסים אוויר.
• האם בוצע Bleeding ושוחרר האוויר מראש המשאבה.
• האם הדיאפרגמה תקינה.
• האם האלקטרומגנט מבצע פעימות בזמן ההפעלה.

תחזוקת משאבת מינון MICON

למרות שבמשאבת דיאפרגמה אין צינורית פריסטלטית שנדרשת להחלפה כתוצאה מלחיצה מתמדת, גם משאבת MICON דורשת תחזוקה תקופתית.

מומלץ לבדוק באופן תקופתי את ראש המשאבה, הדיאפרגמה, כדורי השסתומים, אטמי המשאבה, צינור היניקה, מסנן הרגל, צינור ההזרקה ומזרק החומצה.

משקעים, אבנית, גבישים או לכלוך יכולים לפגוע באטימה של שסתומי היניקה וההזרקה ולהשפיע על יכולת המשאבה לייצר ספיקה מדויקת.

דיאפרגמת PTFE – עמידות כימית גבוהה

אחד הרכיבים החשובים במשאבת MICON הוא דיאפרגמת PTFE. PTFE מוכר בזכות עמידותו הגבוהה למגוון רחב של חומרים כימיים, ולכן הוא חומר נפוץ במשאבות מינון ובציוד לטיפול במים.

שסתומים עם כדור קרמי

פעולת משאבת הדיאפרגמה מבוססת על שסתומי אל-חוזר בצד היניקה ובצד ההזרקה. במשאבת MICON נעשה שימוש בכדורי שסתום קרמיים.

הכדורים מאפשרים פתיחה וסגירה בכל פעימת דיאפרגמה, כך שהחומר מתקדם בכיוון אחד ואינו חוזר בחזרה למיכל.

מפרט טכני – משאבת מינון דיאפרגמה MICON:

• יצרן: MICON.
• שימוש במערכת: Magen – מגן אקו אנרג'י.
• סוג: משאבת מינון דיאפרגמה אלקטרומגנטית.
• שם מקצועי באנגלית: Electromagnetic Diaphragm Dosing Pump / Solenoid Dosing Pump.
• יישום עיקרי: מינון חומצה ובקרת pH בבריכות שחייה.
• מערכת בקרה: מיקרו-מעבד.
• תצוגה: LCD.
• כיוון ספיקה: בקרה דיגיטלית באמצעות מקשים.
• הפעלה: לחצן Start / Stop.
• חיווי: LED הפעלה, פעימת אלקטרומגנט והתראת מפלס.
• חומר ראש המשאבה: PP או PVDF בהתאם לגרסה.
• דיאפרגמה: PTFE.
• כדורי שסתומים: קרמיים.
• אטמים: FPM או EPDM בהתאם לגרסה.
• שחרור אוויר: Bleeding ידני.
• כניסת רגש מפלס: קיימת כאפשרות בדגמים המתאימים.
• דרגת הגנה: IP65.
• חומר המארז: פוליפרופילן.
• התקנה: התקנה אנכית / בהתאם להוראות היצרן.

מה הספיקה של משאבת MICON?

MICON מייצרת מספר גרסאות של משאבות דיאפרגמה בהספקי מינון ולחצי עבודה שונים. לכן נתון הספיקה והלחץ המדויק צריך להיקבע לפי דגם המשאבה והגרסה המסופקת במערכת Magen.

האם MICON היא משאבה פריסטלטית?

לא. משאבת MICON היא משאבת דיאפרגמה אלקטרומגנטית. היא אינה משתמשת בגלגלת ובצינורית Squeeze Tube לצורך יצירת פעולת השאיבה.

האם MICON מתאימה למינון חומצה בבריכה?

כן. זוהי המטרה של המשאבה כאשר היא משולבת במערכת Magen: שאיבת חומצה ממיכל והזרקתה אל מערכת הסחרור לצורך בקרת pH אוטומטית.

האם ניתן להשתמש במשאבת MICON עם מערכת Magen?

כן. Magen מציגה את משאבת הדיאפרגמה כאחת מאפשרויות משאבת החומצה במערכות Resilience החדשות, בהתאם לדגם ולתצורת המערכת.

האם משאבת דיאפרגמה דורשת החלפת צינורית?

לא באופן שבו משאבה פריסטלטית דורשת החלפת הצינורית הפנימית שנלחצת על ידי גלגלת. במשאבת דיאפרגמה הרכיבים המרכזיים לתחזוקה הם הדיאפרגמה, השסתומים, האטמים וקווי היניקה וההזרקה.

למה משאבת מינון MICON יכולה להיות עדיפה על משאבה פריסטלטית?

כאשר נדרשים לחץ הזרקה גבוה יותר, מינון מבוקר באמצעות פעימות והימנעות מצינורית פריסטלטית הנשחקת באופן רציף, משאבת דיאפרגמה אלקטרומגנטית יכולה להוות פתרון מתקדם ואמין.

למי מתאימה משאבת מינון MICON?

המשאבה מתאימה לבעלי בריכות, מתקיני מערכות Magen, טכנאי בריכות ואנשי תחזוקה המחפשים פתרון מקצועי למינון חומצה, בקרת pH אוטומטית ושדרוג או החלפה של משאבת המינון במערכת מתאימה.

משאבת מינון MICON דיאפרגמה היא פתרון מתקדם לבקרת pH ומינון חומצה במערכות Magen. שילוב של דיאפרגמת PTFE, שסתומים עם כדור קרמי, בקרה דיגיטלית, צג LCD, מנגנון אלקטרומגנטי ודרגת הגנה IP65 הופך אותה לפתרון מקצועי ואמין למערכות טיפול אוטומטיות במי בריכת שחייה.
