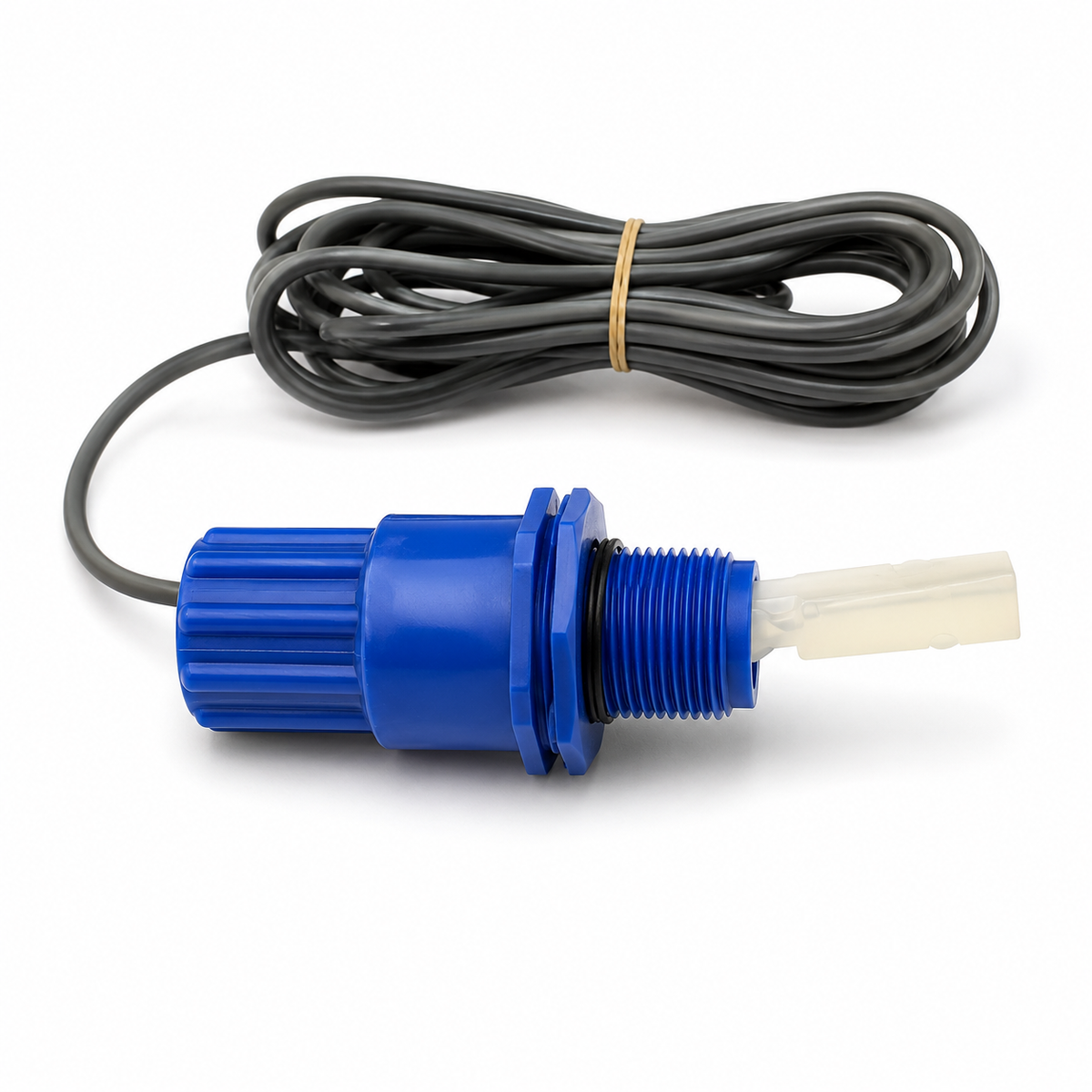

מפסק/רגש זרימה למערכת מלח דיגיטלית של חברת מגן Magen Resilience

מפסק זרימה למכשיר מלח Magen Resilience D / D Plus – Flow Switch מקורי למגן

מפסק זרימה למערכות מלח Magen – מגן אקו אנרג'י הוא רכיב בטיחות ובקרה חיוני במכשירי המלח מסדרת Resilience D ו-Resilience D Plus.

תפקידו של מפסק הזרימה הוא לזהות האם קיימת זרימת מים מספקת בצנרת הבריכה לפני שמערכת המלח מאפשרת לתא האלקטרוליזה לייצר כלור.

כאשר משאבת הסחרור פועלת וקיימת זרימת מים תקינה, המפסק מעביר חיווי ללוח הבקרה והמערכת יכולה להפעיל את תא האלקטרוליזה. כאשר הזרימה נפסקת או יורדת מתחת לרמה הדרושה, מערכת Resilience מזהה את המצב ומפסיקה את ייצור הכלור.

פעולה זו חשובה במיוחד לבטיחות מערכת המלח: הפעלת תא אלקטרוליזה ללא זרימת מים מספקת עלולה לגרום להצטברות גזים בתוך התא, לעליית לחץ ולנזק לתא או לצנרת.

יתרונות ותפקידי מפסק הזרימה:

• 💧 זיהוי זרימת מים בצנרת – המפסק מזהה אם מים אכן זורמים דרך מערכת הסחרור לפני הפעלת תא האלקטרוליזה.
• ⚡ מונע ייצור כלור ללא זרימה – לוח הבקרה מאפשר לתא לייצר כלור רק כאשר מתקבל חיווי זרימה תקין.
• 🛡️ רכיב בטיחות חשוב לכלורינטור – מסייע למנוע הצטברות גזים ולחץ בתוך תא האלקטרוליזה כאשר משאבת הסחרור כבויה או הזרימה אינה מספקת.
• 🏊 מתאים למערכות Magen Resilience – מיועד לשימוש במערכות מגן המתאימות, ובפרט במערכות Resilience D / D Plus בהתאם לדגם.
• 📟 חיבור ישיר ללוח הבקרה – מפסק הזרימה מחובר לכניסת חיישן הזרימה של בקר Resilience ומעביר אליו את מצב הזרימה.
• 🚨 מאפשר חיווי Low Flow – במקרה של זרימה נמוכה או הפסקת זרימה, המערכת יכולה להציג חיווי זרימה נמוכה ולעצור את ייצור הכלור.
• 🔧 חלק חילוף חשוב לתחזוקת מערכת המלח – מתאים להחלפת מפסק שנתקע, נשחק, נפגע או אינו מזהה זרימה בצורה תקינה.
• 🧹 מנגנון מכני פשוט ואמין – משוט פנימי נע בהתאם לזרימת המים ומפעיל את מנגנון החישה של המפסק.
• 🔄 עובד אוטומטית – אין צורך להפעיל או לכבות את המפסק ידנית; מצב הזרימה נקבע בהתאם לתנועת המים בצנרת.

מהו מפסק זרימה בבריכת שחייה?

Flow Switch – מפסק זרימה הוא חיישן המותקן בתוך צנרת המים ומזהה האם קיימת זרימה.

במפסק מהסוג המשמש במערכות Resilience D קיים משוט פנימי. כאשר מים זורמים בכיוון הנכון, הזרם דוחף את המשוט ומשנה את מצב המפסק.

לוח הבקרה מקבל את האות ויודע שמערכת הסחרור פועלת ושהתנאים מתאימים להפעלת תא האלקטרוליזה.

כאשר משאבת הסחרור נכבית, הזרימה נעצרת, המשוט חוזר למצבו והבקר מקבל חיווי שאין זרימה מספקת.

למה מפסק זרימה חשוב במכשיר מלח?

בתא אלקטרוליזה של מכשיר מלח מתרחש תהליך אלקטרוכימי שבמהלכו נוצרים חומרי חיטוי וגזים.

כאשר קיימת זרימת מים תקינה, תוצרי התהליך מתפזרים יחד עם זרם המים וחוזרים לבריכה.

לעומת זאת, אם תא האלקטרוליזה ימשיך לעבוד כאשר אין זרימת מים, גז עלול להצטבר בתוך התא.

מסיבה זו מפסק הזרימה הוא רכיב בטיחות חיוני: הוא נועד למנוע מהכלורינטור לפעול כאשר אין זרימת מים מספקת.

מיקום מפסק הזרימה במערכת Resilience D

בהתאם להוראות ההתקנה של Magen, מפסק הזרימה ותא האלקטרוליזה מותקנים בקו החוזר לבריכה לאחר המסנן ולאחר מערכת החימום, אם קיימת, ולפני הסתעפויות נוספות בקו החזרה.

מפסק הזרימה מותקן לפני תא האלקטרוליזה כך שהוא יכול לוודא שקיימת זרימת מים לפני שהמים מגיעים אל התא.

חשיבות כיוון ההתקנה

על גוף מפסק הזרימה מופיע חץ המסמן את כיוון זרימת המים.

בעת ההתקנה חובה לוודא שהחץ פונה לכיוון שבו המים זורמים בצנרת. התקנה בכיוון לא נכון עלולה למנוע מהמשוט לפעול כראוי ולגרום לחיווי זרימה שגוי.

חשוב בזמן הדבקת הצנרת

בעת התקנת המפסק יש להיזהר במיוחד מדבק PVC, פריימר או חומר לניקוי צנרת.

לפי הוראות Magen, אין לאפשר לדבק או לחומר ניקוי לבוא במגע עם המשוט הנע בתוך מפסק הזרימה.

חומר שנדבק למשוט עלול לגרום לו להיתקע ולגרום לכך שהמפסק לא יזהה בצורה נכונה את מצב זרימת המים.

בדיקת מפסק הזרימה לאחר התקנה

לאחר התקנת המערכת מומלץ לבדוק בפועל שמפסק הזרימה מגיב כראוי.

לפי מדריך Magen, ניתן להפחית או להפסיק את זרימת המים למשך מספר שניות ולוודא שלוח הבקרה מזהה את המצב ומציג חיווי של זרימה נמוכה.

אין להסתפק בכך שהמפסק מחובר חשמלית; חשוב לוודא שהוא מגיב בפועל לשינוי בזרימת המים.

מתי צריך לבדוק או להחליף מפסק זרימה?

מפסק זרימה הוא רכיב מכני וחשמלי, ולכן עם הזמן עלולות להופיע תקלות כתוצאה מלכלוך, אבנית, בלאי, נזק מכני או התקנה לא נכונה.

מומלץ לבדוק את המפסק כאשר מופיע אחד מהמצבים הבאים:

• המכשיר מציג התראת זרימה למרות שמשאבת הסחרור עובדת.
• קיימת זרימה חזקה בצנרת אך הכלורינטור אינו מייצר כלור.
• חיווי הזרימה מופיע ונעלם לסירוגין.
• המשוט הפנימי אינו נע בחופשיות.
• קיימת הצטברות אבנית או לכלוך באזור המשוט.
• המפסק ניזוק בזמן עבודת צנרת או הדבקה.
• כבל החיבור ללוח הבקרה נפגע.
• המערכת ממשיכה להציג זרימה גם לאחר עצירת משאבת הסחרור.

התראת FLOW / LOW FLOW – מה לבדוק לפני שמחליפים את המפסק?

חיווי זרימה נמוכה אינו בהכרח אומר שמפסק הזרימה עצמו תקול.

לפני החלפת החלק מומלץ לבדוק:

• שמשאבת הסחרור אכן פועלת.
• שסל המשאבה אינו סתום.
• שסל הסקימר נקי.
• שהמסנן אינו סתום ודורש שטיפה.
• שכל הברזים במערכת נמצאים במצב הנכון.
• שאין אוויר רב במערכת הסחרור.
• שספיקת המשאבה מספקת.
• שהמפסק מותקן בכיוון הנכון.
• שהמשוט הפנימי נע בחופשיות.
• שהכבל מחובר היטב ללוח Resilience.

מפסק זרימה לעומת חיישן טמפרטורה

במערכות Resilience D מפסק הזרימה וחיישן טמפרטורת המים הם שני רכיבים שונים.

מפסק הזרימה בודק האם מים זורמים בצנרת.

חיישן הטמפרטורה מודד את טמפרטורת מי הבריכה ומעביר את הנתון ללוח הבקרה.

שני הרכיבים משמשים את מערכת Resilience לצורך בקרה והגנה על פעולת הכלורינטור.

מפסק זרימה כחלק ממערכת Magen D

במכשירי Resilience D3, D5 ו-D7 מפסק הזרימה הוא אחד מרכיבי מערכת הליבה לצד לוח הבקרה, תא האלקטרוליזה וחיישן טמפרטורת המים.

אותו עיקרון בטיחות נדרש גם בגרסאות D Plus, שבהן מתווספים רכיבי pH ו-ORP ומערכת מינון חומצה.

האם מפסק הזרימה קשור לגודל D3 / D5 / D7?

D3, D5 ו-D7 מתייחסים בעיקר לגודל מערכת ייצור הכלור ולתפוקת תא האלקטרוליזה.

מפסק הזרימה ממלא את אותה פונקציה בסיסית – לוודא שקיימת זרימת מים – אך לפני הזמנה מומלץ לוודא התאמה לדגם המערכת, שנת הייצור והחיבור הקיים.

האם אפשר לעקוף מפסק זרימה?

לא מומלץ ולא בטיחותי לעקוף מפסק זרימה.

מדובר במנגנון בטיחות שמטרתו למנוע הפעלת תא האלקטרוליזה ללא מים זורמים. אם המפסק תקול, יש לאתר את התקלה ולהחליף או לתקן את הרכיב המתאים במקום לבטל את ההגנה.

מפרט כללי:

• סוג מוצר: מפסק זרימה / Flow Switch.
• יצרן / מערכת: Magen Eco Energy – מגן אקו אנרג'י.
• ייעוד: זיהוי זרימת מים והגנת תא האלקטרוליזה.
• יישום: כלורינטורים ומערכות מלח לבריכות שחייה.
• התאמה עיקרית: Magen Resilience D / D Plus, בהתאם לדגם ושנת הייצור.
• דגמים: Resilience D3, D5, D7 וגרסאות D Plus המתאימות.
• שיטת זיהוי: משוט מכני המופעל על ידי זרימת המים.
• חיבור: ללוח הבקרה של מערכת Resilience.
• כיוון התקנה: בהתאם לחץ כיוון הזרימה שעל המפסק.
• מיקום: לפני תא האלקטרוליזה ובהתאם להוראות ההתקנה של Magen.
• קטגוריה: חלקי חילוף למכשירי מלח / חלקי חילוף Magen / חלקי חילוף לכלורינטור.

מה עושה מפסק זרימה במכשיר מלח?

מפסק הזרימה בודק שקיימת תנועת מים מספקת דרך מערכת הסחרור. רק כאשר מתקבל חיווי זרימה תקין מערכת המלח מאפשרת לתא האלקטרוליזה לייצר כלור.

האם מפסק זרימה תקול יכול לגרום למכשיר מלח לא לייצר כלור?

כן. אם המפסק אינו מזהה זרימה, לוח הבקרה עשוי למנוע את הפעלת תא האלקטרוליזה גם כאשר משאבת הסחרור פועלת.

למה המכשיר מציג Low Flow למרות שיש זרימה?

הסיבות האפשריות כוללות ספיקה נמוכה מדי, מסנן סתום, משאבת סחרור חלשה, ברז סגור, משוט תקוע, התקנה הפוכה, לכלוך במפסק, חיבור חשמלי לקוי או מפסק זרימה תקול.

האם חשוב להתקין את המפסק בכיוון הנכון?

כן. החץ שעל מפסק הזרימה צריך להיות בכיוון זרימת המים. התקנה הפוכה יכולה למנוע מהמנגנון לזהות זרימה בצורה נכונה.

האם מפסק הזרימה הוא רכיב בטיחות?

כן. אחד מתפקידיו החשובים ביותר הוא למנוע הפעלת תא אלקטרוליזה כאשר אין זרימת מים מספקת, ובכך לצמצם סיכון להצטברות גזים ולחץ בתוך התא והצנרת.

האם המפסק מתאים ל-D3, D5 ו-D7?

מפסק זרימה משמש במערכות Resilience D בגדלים השונים, אך לפני רכישה מומלץ לוודא התאמה לדגם ולגרסת המערכת הקיימת.

מפסק הזרימה של Magen Resilience הוא רכיב בטיחות חיוני במערכת המלח של הבריכה. הוא מזהה זרימת מים, מאפשר ייצור כלור רק בתנאי זרימה תקינים ומסייע להגן על תא האלקטרוליזה והצנרת מפני עבודה ללא סחרור מים.
