בקר מפלס אוניברסלי FEMA EC4-ZR3 – בקר דיגיטלי 4 ממסרים + יציאת 4-20mA

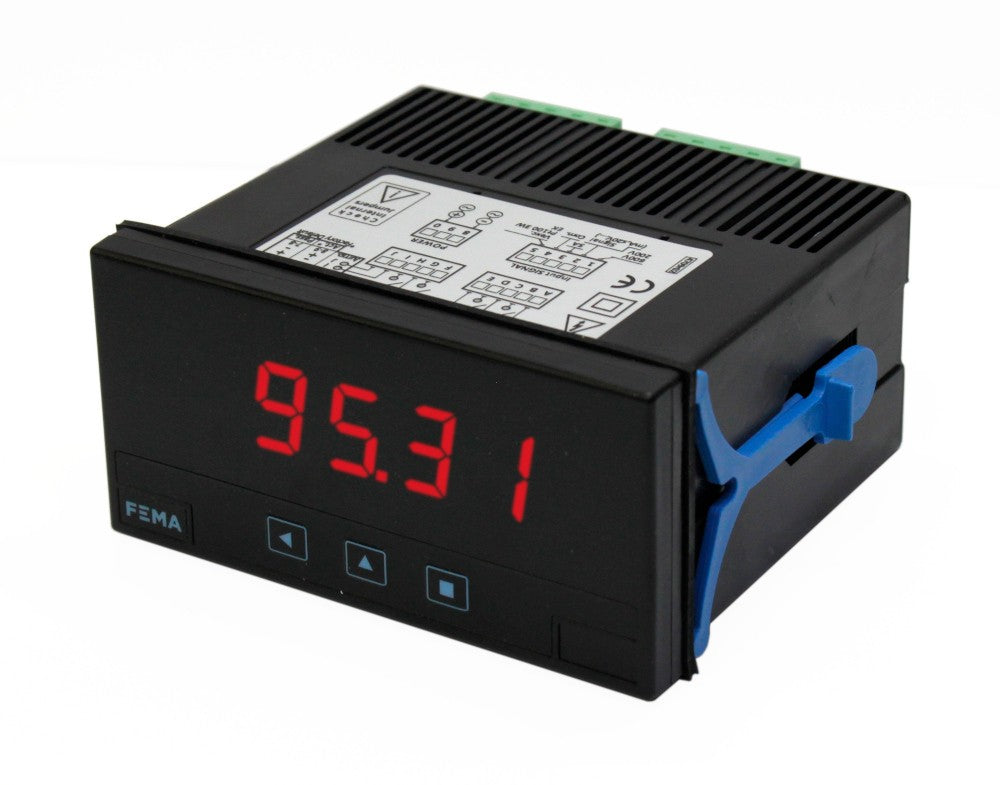

בקר מפלס אוניברסלי FEMA EC4-ZR3

FEMA EC4-ZR3 הוא בקר/מד תצוגה דיגיטלי תעשייתי רב-תכליתי מסדרת EC4 של FEMA Electrónica, המתאים במיוחד ליישומי בקרת מפלס מים בבריכות, מיכלי איזון ומאגרים כאשר הוא משולב עם משדר לחץ או חיישן תהליך מתאים.

הבקר מקבל מגוון רחב של אותות אנלוגיים וחיישנים, מאפשר סקיילינג של הקריאה לערך מפלס רצוי, וכולל 4 יציאות ממסר לשליטה במשאבות, ברזים, מילוי, התראות או פונקציות פיקוד נוספות, וכן יציאת 4-20mA מבודדת להעברת המדידה למערכת חיצונית.

למה הוא מתאים לבקרת מפלס?

• חיבור למשדר לחץ בתהליך 4-20mA או אות תהליך תואם.
• הצגת מפלס בצורה דיגיטלית וברורה.
• הגדרת נקודות הפעלה וכיבוי באמצעות עד 4 ממסרים.
• אפשרות להפעלת מילוי מים, משאבת ריקון, התראות מפלס גבוה/נמוך ועוד.
• סקיילינג חופשי של האות הנכנס לערך תצוגה רצוי.

מפרט טכני עיקרי

• יצרן: FEMA Electrónica
• דגם: EC4-ZR3
• סדרה: EC4 OEM
• תצוגה: 4 ספרות LED אדום
• גובה ספרות: 14 מ״מ
• מידת חזית: 96×48 מ״מ (1/8 DIN)
• הזנה: 18–265 Vac/dc אוניברסלית ומבודדת
• יציאות ממסר: 4 × SPST
• יציאה אנלוגית: 4-20mA מבודדת
• הגנת חזית: IP65
• התקנה: Panel Mount

אותות כניסה נתמכים

ה-EC4-ZR3 הוא מכשיר Multi-Signal ותומך במגוון רחב של אותות, כולל:

• 4-20mA ו-0-10Vdc
• מתחי AC/DC
• זרמי AC/DC
• תדר
• Pt100 / Pt500 / Pt1000
• Ni100 / Ni200 / Ni1000
• PTC / NTC
• תרמוקפלים K, J, E, N, L, R, S, B, T, C
• התנגדות ופוטנציומטרים

בקרה מתקדמת

הבקר מאפשר הגדרת ארבע אזעקות/נקודות פיקוד עצמאיות, עבודה כ-Maximum או Minimum, הגדרת Hysteresis, מצב Fail Safe, תצוגה מתכווננת, Eco Mode ו-20 נקודות Linearization ליישומים שבהם נדרש תיקון לא ליניארי של המדידה.

יישומים בבריכות שחייה

• בקרת מפלס במיכל איזון של בריכת גלישה.
• פיקוד על מילוי מים אוטומטי.
• התראת מפלס נמוך להגנת משאבות.
• התראת מפלס גבוה ומניעת הצפה.
• חיבור למשדר לחץ 0-500 mbar למדידת מפלס.

חשוב: זהו בקר אוניברסלי תעשייתי. יש לבצע התאמת פרמטרים, חיווט וסקיילינג לפי סוג החיישן והיישום בפועל.
