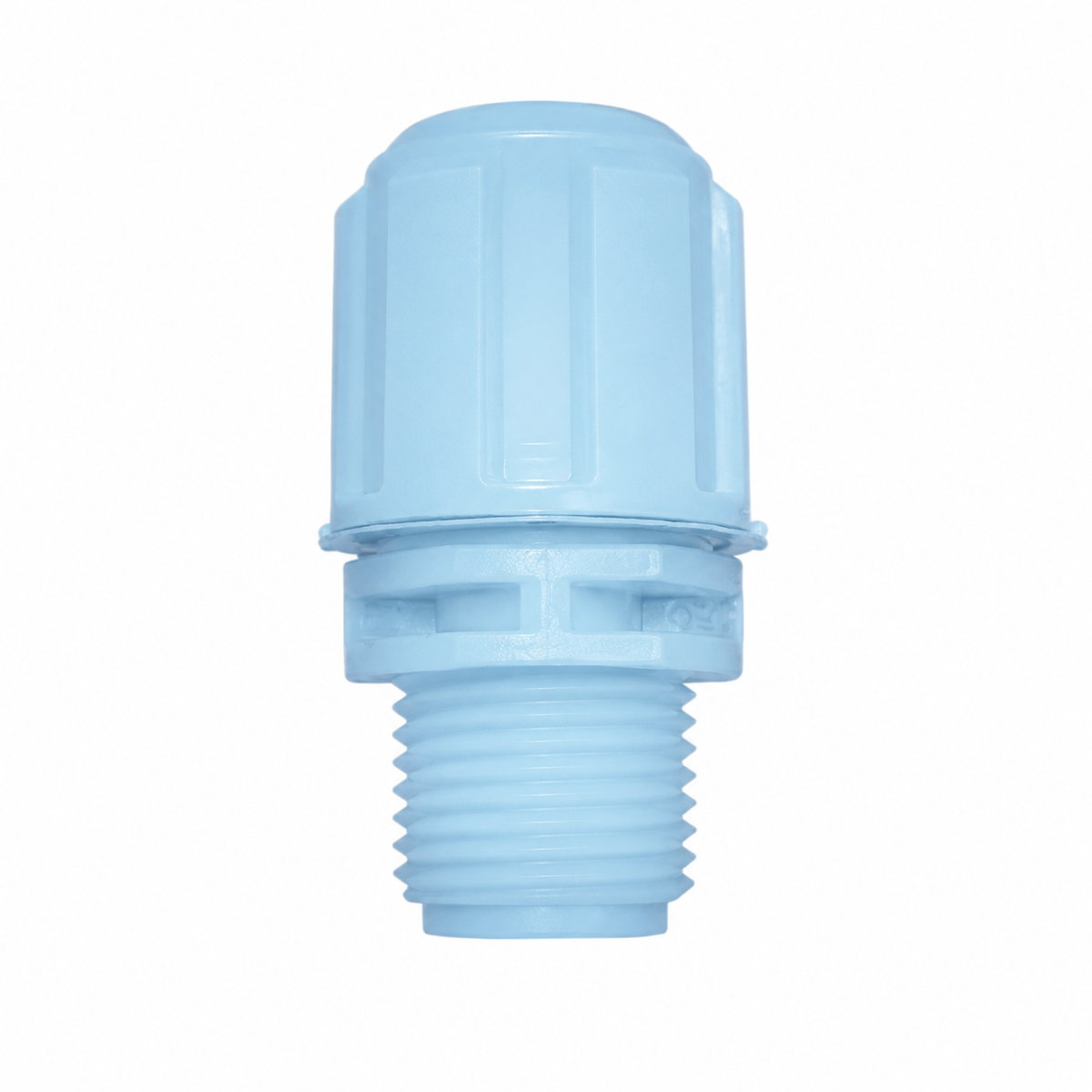

מזרק (אינג'קטור\אל חזור) למשאבת מינון חומצה מגן (משאבת מינון SEKO/MICON)

מזרק חומצה למערכות מגן Magen – נקודת הזרקה למשאבת מינון pH בבריכה

מזרק חומצה למערכות Magen – מגן אקו אנרג'י הוא אביזר ייעודי המשמש כנקודת ההזרקה של החומצה אל צנרת הבריכה כחלק ממערכת מינון חומצה ובקרת pH אוטומטית.

המזרק מותקן בנקודת ההזרקה בצנרת הסחרור של הבריכה ומחבר בין קו היציאה של משאבת מינון החומצה לבין המים הזורמים במערכת. כאשר מערכת הבקרה מזהה צורך בהורדת ערך ה-pH, משאבת המינון מזרימה חומצה דרך צינור המינון אל המזרק ומשם ישירות אל זרם מי הבריכה.

מזרק החומצה הוא רכיב קטן אך חשוב במיוחד במערכות טיפול אוטומטיות במים: הוא מהווה את נקודת החיבור הסופית של מערכת המינון לצנרת הבריכה ומאפשר להחדיר את החומר הכימי במקום ובכיוון שנקבעו בתכנון המערכת.

מיועד למערכות מינון חומצה של Magen

מזרק החומצה משמש במערכות Magen Resilience המצוידות במערכת בקרת pH ובמשאבת מינון חומצה, בהתאם לדגם ולתצורת ההתקנה.

במערכות האוטומטיות של מגן, רגש ה-pH מנטר את חומציות מי הבריכה, מערכת הבקרה משווה את המדידה לערך הרצוי, ובמידת הצורך מפעילה את משאבת החומצה. החומצה עוברת דרך צנרת המינון ומגיעה אל הבריכה באמצעות נקודת הזרקת החומצה.

יתרונות מרכזיים:

• 💧 נקודת הזרקה ייעודית לחומצה – מיועדת להחדרת החומצה מקו משאבת המינון ישירות אל מי הבריכה בצנרת הסחרור.
• 🧪 מתאים למערכות בקרת pH – חלק ממערכת מינון אוטומטית להורדת רמת ה-pH של מי בריכת השחייה.
• 🏊 מתאים למערכות Magen – משמש במערכות מגן המצוידות במשאבת מינון חומצה ונקודת הזרקה מתאימה.
• ⚙️ עובד עם משאבת מינון החומצה – קולט את החומר המוזרם ממשאבת המינון ומעביר אותו אל זרם המים בצנרת.
• 📉 חלק ממערכת איזון pH אוטומטית – מאפשר למערכת לבצע תיקוני pH ללא צורך בהוספת חומצה ישירות לבריכה באופן ידני.
• 🔧 חלק חילוף למערכות בריכה – מתאים להחלפת מזרק קיים שנשחק, נסתם, נסדק או נפגע לאורך זמן.
• 🔄 שומר על מסלול מינון מסודר – החומצה עוברת ממיכל החומצה, דרך משאבת המינון וצינור ההזרקה, עד לנקודת ההזרקה בצנרת.
• 🧹 רכיב חשוב בתחזוקה תקופתית – מומלץ לבדוק את נקודת ההזרקה כאשר קיימת בעיית מינון או כאשר המשאבה פועלת אך ערך ה-pH אינו יורד כמצופה.

מה תפקידו של מזרק החומצה?

משאבת מינון החומצה אינה מזריקה את החומר ישירות אל הבריכה מתוך גוף המשאבה. בין המשאבה לבין צנרת הבריכה עובר קו מינון, בדרך כלל באמצעות צינורית כימיקלים ייעודית.

בקצה קו המינון נמצא מזרק החומצה. זהו הרכיב המחבר את מערכת המינון אל קו המים של הבריכה.

כאשר משאבת המינון פועלת, החומצה נדחפת דרך הצינורית, עוברת דרך נקודת ההזרקה ונכנסת לתוך המים הזורמים בצנרת.

מזרק חומצה כחלק ממערכת בקרת pH

במערכת בקרת pH אוטומטית קיימים מספר רכיבים שעובדים יחד:

• רגש pH – מודד את רמת החומציות של מי הבריכה.
• בקר המערכת – משווה את המדידה לערך ה-pH שהוגדר.
• משאבת מינון חומצה – שואבת חומר ממיכל החומצה בהתאם לפקודת הבקר.
• צינור מינון – מעביר את החומצה מהמשאבה אל צנרת הבריכה.
• מזרק / נקודת הזרקת חומצה – מחדיר את החומר אל זרם המים.

למה בכלל צריך להזריק חומצה לבריכה?

שמירה על ערך pH תקין היא חלק מרכזי מאיזון מי בריכת שחייה. כאשר ה-pH גבוה מדי, יעילות החיטוי עלולה לרדת וקיימת נטייה מוגברת להיווצרות אבנית ומשקעים.

מערכת מינון חומצה אוטומטית מאפשרת לבצע תיקוני pH בכמויות קטנות ומבוקרות במקום לבצע הוספות גדולות של חומצה באופן ידני.

מתאים למשאבות מינון שונות

נקודת הזרקת החומצה נמצאת בצד הצנרת של מערכת המינון, ולכן היא יכולה לשמש כחלק ממערכת שבה מותקנת משאבת מינון פריסטלטית או משאבת מינון דיאפרגמה, בהתאם למערכת Magen ולתצורת ההתקנה.

לדוגמה, במערכות Resilience החדשות של מגן קיימת אפשרות למשאבת חומצה פריסטלטית או למשאבת דיאפרגמה, בעוד שנקודת הזרקת החומצה ממשיכה לבצע את תפקידה כנקודת החיבור בין מערכת המינון לבין מי הבריכה.

מתי צריך להחליף מזרק חומצה?

מזרק החומצה עובד בסביבה כימית ונמצא בנקודת המפגש בין חומר המינון לבין מי הבריכה. מומלץ לבדוק אותו כאשר קיימת בעיית מינון או כחלק מתחזוקה תקופתית של מערכת החומצה.

סימנים אפשריים לבעיה בנקודת ההזרקה:

• משאבת החומצה פועלת אך אין הזרקה לבריכה.
• משאבת המינון מתקשה לבצע Priming.
• החומצה עוברת בצינור אך נעצרת סמוך לנקודת ההזרקה.
• קיימת סתימה כתוצאה ממשקעים או הצטברות חומר.
• נראית נזילה סביב חיבור המזרק לצנרת.
• קיימים סדקים או נזק פיזי בגוף האביזר.
• ערך ה-pH אינו יורד למרות שמשאבת המינון פועלת.

בעיה במינון חומצה – מה כדאי לבדוק?

כאשר מערכת Magen מציגה בעיית מינון חומצה, לא תמיד המשאבה עצמה היא מקור התקלה. מומלץ לבדוק את כל מסלול החומצה:

• מפלס החומצה במיכל.
• צינור היניקה מהמיכל.
• משאבת מינון החומצה.
• צינורית פנימית במשאבה פריסטלטית, אם קיימת.
• ראש ודיאפרגמה במשאבת MICON, אם מותקנת.
• צינור ההזרקה.
• שסתומי אל-חוזר במערכת.
• מזרק החומצה / נקודת ההזרקה.
• סתימות, גבישים ומשקעים בקו המינון.

חשיבות שסתום האל-חוזר במערכת החומצה

במערכת מינון חומצה קיימת חשיבות למניעת זרימה בכיוון ההפוך. שסתום אל-חוזר תקין מסייע למנוע חזרת מים מקו הבריכה אל מערכת מינון החומצה.

במערכות Magen קיימים רכיבי אל-חוזר כחלק ממערכת החומצה, והיצרן אף מתייחס במדריכי התחזוקה לבדיקה ולהחלפה של שסתום אל-חוזר כאשר הוא נסתם.

תחזוקת מערכת הזרקת החומצה

כחלק מתחזוקת חדר המכונות מומלץ לבדוק את כל מערכת המינון ולא רק את משאבת החומצה.

• לוודא שאין נזילות בחיבורי הצינוריות.
• לבדוק שאין סתימה בנקודת ההזרקה.
• לבדוק את מצב שסתומי האל-חוזר.
• לוודא שצינור המינון אינו יבש, סדוק או קשיח.
• לבצע Priming ולוודא שהחומצה מגיעה עד נקודת ההזרקה.
• לוודא שהאביזר מחובר היטב לצנרת ואינו מראה סימני נזילה.

מפרט כללי:

• סוג מוצר: מזרק חומצה / נקודת הזרקת חומצה.
• יצרן / מערכת: Magen – מגן אקו אנרג'י.
• שם מקצועי באנגלית: Acid Injection Point / Chemical Injection Fitting / Acid Injector.
• ייעוד: הזרקת חומצה למי בריכת שחייה.
• שימוש: מערכות מינון חומצה ובקרת pH.
• מיקום: בנקודת החיבור בין צינור המינון לצנרת הבריכה.
• מתאים למערכות: מערכות Magen המצוידות במערכת מינון חומצה תואמת, בהתאם לדגם ולתצורת ההתקנה.
• עבודה עם משאבת מינון: כן – פריסטלטית או דיאפרגמה בהתאם למערכת.
• קטגוריה: חלקי חילוף למערכות מגן / חלקי חילוף למערכת מינון חומצה / ציוד לבקרת pH בבריכה.

האם המזרק מוריד את ה-pH בעצמו?

לא. המזרק הוא נקודת ההזרקה בלבד. משאבת המינון היא זו שיוצרת את הזרימה, ומערכת הבקרה היא זו שקובעת מתי נדרש מינון. המזרק מאפשר לחומצה להגיע אל זרם מי הבריכה.

האם מזרק החומצה מתאים למשאבת SEKO?

המזרק משמש בצד ההזרקה של מערכת החומצה ולכן יכול להיות חלק ממערכת Magen המצוידת במשאבת מינון SEKO, בכפוף להתאמת החיבורים ותצורת המערכת.

האם הוא מתאים גם למשאבת MICON?

במערכות Magen החדשות קיימת גם אפשרות למשאבת מינון דיאפרגמה MICON. נקודת הזרקת החומצה ממלאת את אותו תפקיד בסיסי – החדרת החומצה מקו המינון אל מי הבריכה – בכפוף להתאמה למערכת הספציפית.

המשאבה עובדת אבל החומצה לא מגיעה לבריכה – האם המזרק יכול להיות סתום?

כן. כאשר משאבת המינון פועלת אך החומר אינו מגיע אל קו המים, אחת הבדיקות החשובות היא נקודת ההזרקה. משקעים או חסימה בקו יכולים למנוע מעבר תקין של החומר.

האם זה חלק חילוף למערכות Resilience של מגן?

מזרק חומצה מופיע כאחד מרכיבי מערכת Magen Resilience. לפני רכישה מומלץ לוודא התאמה לפי דגם המערכת, שנת הייצור והחיבור הקיים.

האם ניתן להחליף מזרק חומצה לבד?

מאחר שהאביזר מחובר למערכת המכילה חומר כימי ולצנרת בריכה הנמצאת בלחץ, ההחלפה צריכה להתבצע כאשר מערכת הסחרור ומשאבת המינון מנותקות, תוך שימוש בציוד מגן המתאים לחומר ובהתאם להוראות היצרן.

מזרק החומצה של Magen הוא נקודת החיבור החשובה בין משאבת מינון החומצה לבין מי הבריכה. אביזר תקין ונקי מאפשר מעבר מבוקר של החומצה, תומך בפעולת מערכת בקרת ה-pH ומהווה חלק חשוב בתחזוקה התקינה של מערכות Magen Resilience.
