משדר לחץ יבש 0–500 mbar לבקרת מפלס מים – Pressure Transmitter למיכל איזון
🔧 מפרט טכני
תיאור המוצר

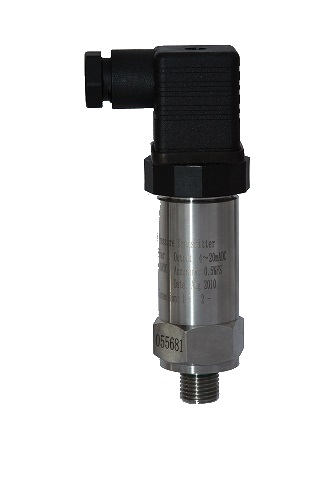

משדר לחץ יבש 0–500 mbar לבקרת מפלס מים
משדר לחץ תעשייתי בתחום 0–500 mbar, המיועד ליישומי בקרת מפלס מים בבריכות שחייה, מיכלי איזון, מאגרים ומערכות מילוי אוטומטי. המשדר מאפשר להמיר שינוי בלחץ הנמדד לאות תהליך שניתן להעביר לבקר מפלס, PLC או בקר דיגיטלי תואם.
ביישומי בריכה ניתן להשתמש במשדר כחלק ממערכת מדידת מפלס המבוססת על לחץ, כאשר החיישן מותקן באזור יבש ומודד את הלחץ המתקבל מקו המדידה בהתאם לתכנון המערכת.
טווח מדידה 0–500 mbar
טווח של 500 mbar שקול בקירוב לכ-5.1 מטר עמודת מים, ולכן הוא מתאים במיוחד ליישומי מפלס שבהם נדרש למדוד גובה מים של עד מספר מטרים, בהתאם למבנה המערכת ולכיול.
שימושים נפוצים
- מדידת מפלס במיכל איזון של בריכת גלישה.
- בקרת מילוי מים אוטומטי.
- התראת מפלס גבוה או נמוך.
- פיקוד על משאבת ריקון או מילוי.
- חיבור לבקר אוניברסלי כגון FEMA EC4-ZR3.
יתרונות מערכת לחץ למדידת מפלס
- אין צורך במנגנון מצוף מכני בתוך המיכל.
- אפשרות להתקין את המשדר מחוץ לאזור הרטוב, בהתאם לתכנון המערכת.
- מתאים למערכות בקרה רציפות שבהן נדרש ערך מפלס ולא רק מצב ON/OFF.
- ניתן לשלב עם בקר תצוגה, PLC או מערכת אוטומציה.
מפרט כללי
- סוג: Pressure Transmitter
- טווח לחץ: 0–500 mbar
- טווח הידרוסטטי מקביל במים: בקירוב 0–5.1 מטר עמודת מים
- יישום: בקרת מפלס מים
- מבנה: גוף מתכתי עם מחבר חשמלי זוויתי
- התקנה: בהתאם לתכנון קו המדידה והבקר
התאמה לבקר FEMA EC4-ZR3
המשדר מתאים לשימוש במערכת בקרת מפלס עם בקר אוניברסלי דוגמת FEMA EC4-ZR3, בתנאי שאות היציאה של המשדר והגדרת הכניסה בבקר תואמים. יש לבצע סקיילינג וכיול לפי גובה המים והטווח בפועל.
חשוב: לפני התקנה יש לוודא את סוג אות היציאה, מתח ההזנה, סוג ההברגה והחיווט לפי הסימון שעל היחידה בפועל. נתונים אלה עשויים להשתנות בין גרסאות של משדרים בעלי אותו טווח לחץ.
