משדר לחץ טבול QDY30A-B טווח 0-5 מטר / 0-500 mbar לבקרת מפלס מים

משדר לחץ טבול QDY30A-B ‏0–500 mbar / ‏0–5 מטר – חיישן מפלס 4-20mA

1,500.00 ₪

🔧 מפרט טכני

יצרן:
Anhui Qidian Automation Technology Co., Ltd.
כמות:

תיאור המוצר

משדר לחץ טבול QDY30A-B למדידת מפלס מים – 0–500 mbar / 0–5 מטר

QDY30A-B Level Transmitter הוא משדר מפלס טבול למדידה רציפה של גובה מים באמצעות לחץ הידרוסטטי. החיישן מותקן בתוך המים וממיר את הלחץ הנוצר מעמודת המים לאות תהליך סטנדרטי של 4-20mA, הניתן לחיבור לבקר מפלס, PLC, בקר תעשייתי או מערכת אוטומציה.

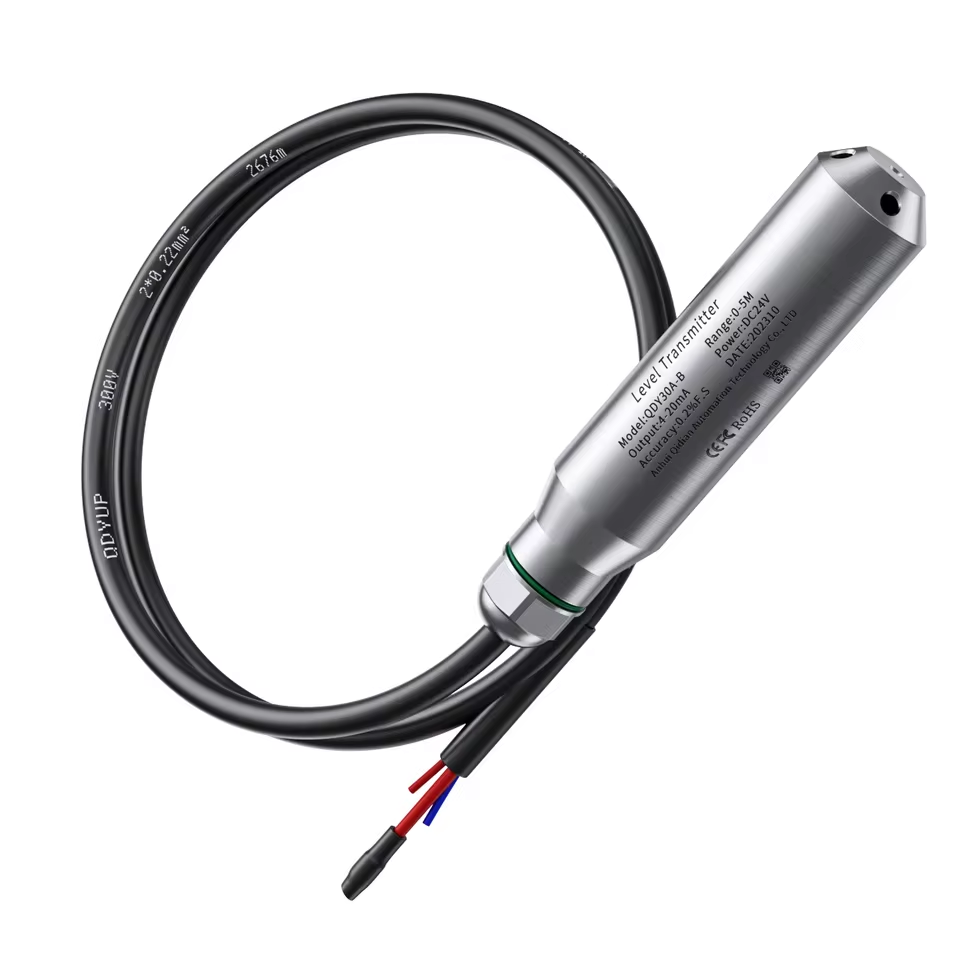

הדגם שבתמונה מסומן לטווח של 0–5 מטר, המקביל בקירוב לכ-0–500 mbar של לחץ הידרוסטטי במים. הוא מתאים במיוחד למדידת מפלס במיכלי איזון, מאגרי מים, בריכות גלישה ומערכות מילוי אוטומטי.

מפרט טכני לפי הסימון על היחידה

  • דגם: QDY30A-B
  • סוג: Submersible Level Transmitter / משדר מפלס טבול
  • טווח מדידה: 0–5 מטר עמודת מים
  • טווח לחץ מקביל: בקירוב 0–500 mbar
  • אות יציאה: 4-20mA
  • מתח הזנה: DC 24V
  • דיוק מסומן: 0.2% F.S.
  • מבנה: גוף מתכתי טבול עם כבל קבוע
  • יצרן מסומן: Anhui Qidian Automation Technology Co., Ltd.

איך משדר מפלס טבול עובד?

החיישן מודד את הלחץ ההידרוסטטי הנוצר על הדיאפרגמה כתוצאה מעומק המים מעליו. ככל שגובה עמודת המים עולה, הלחץ עולה בהתאם. האלקטרוניקה הפנימית ממירה את המדידה לאות 4-20mA רציף, המאפשר לקבל ערך מפלס מדויק ולא רק מצב ON/OFF כמו במצוף רגיל.

יישומים בבריכות שחייה ומיכלי איזון

  • מדידת מפלס רציפה במיכל איזון של בריכת גלישה.
  • שליטה במילוי מים אוטומטי.
  • הפעלת התראת מפלס גבוה או נמוך.
  • הגנת משאבות מפני עבודה במפלס נמוך.
  • בקרת משאבות מילוי וריקון.
  • חיבור לבקרי מפלס תעשייתיים כגון FEMA EC4-ZR3.
  • חיבור ל-PLC או מערכת BMS / Automation התומכת ב-4-20mA.

יתרונות לעומת מצוף חשמלי רגיל

  • מדידה רציפה של גובה המים ולא רק מגע פתוח/סגור.
  • אפשרות להציג את המפלס בפועל בבקר או במסך.
  • מאפשר להגדיר מספר נקודות פיקוד שונות מאותו חיישן.
  • מתאים למערכות אוטומציה מתקדמות.
  • פחות רכיבים מכניים נעים בתוך המיכל.

התאמה לבקר FEMA EC4-ZR3

ניתן לשלב את המשדר במערכת הכוללת את FEMA EC4-ZR3, המקבל אות 4-20mA ומאפשר לבצע סקיילינג של האות לגובה מפלס, להציג את הערך על גבי התצוגה ולהפעיל ממסרים לפי נקודות מפלס מוגדרות.

דוגמה לסקיילינג

במערכת שבה 4mA מייצגים מפלס 0 מטר ו-20mA מייצגים 5 מטר, ניתן לכייל את הבקר כך שהתצוגה תציג את גובה המים בפועל ולבצע פיקוד על מילוי, ריקון או אזעקות בהתאם לגובה הרצוי.

חשוב לפני התקנה

  • יש לוודא שמתח ההזנה ומערכת הקליטה תואמים לאות 4-20mA.
  • יש לבצע חיווט, כיול וסקיילינג בהתאם למערכת הבקרה.
  • יש לקבע את החיישן כך שלא ינוע באופן חופשי בתוך המיכל.
  • יש להגן על הכבל מפני משיכה, חיתוך ופגיעה מכנית.
  • אין להסתמך על תמונת המוצר לצורך קביעת אורך הכבל בפועל; יש לוודא את אורך הכבל המסופק בעת ההזמנה.

משדר לחץ טבול QDY30A-B הוא פתרון מקצועי למדידת מפלס מים רציפה במיכלי איזון ובריכות גלישה, עם טווח של 0–5 מטר, יציאת 4-20mA והזנת 24VDC.
